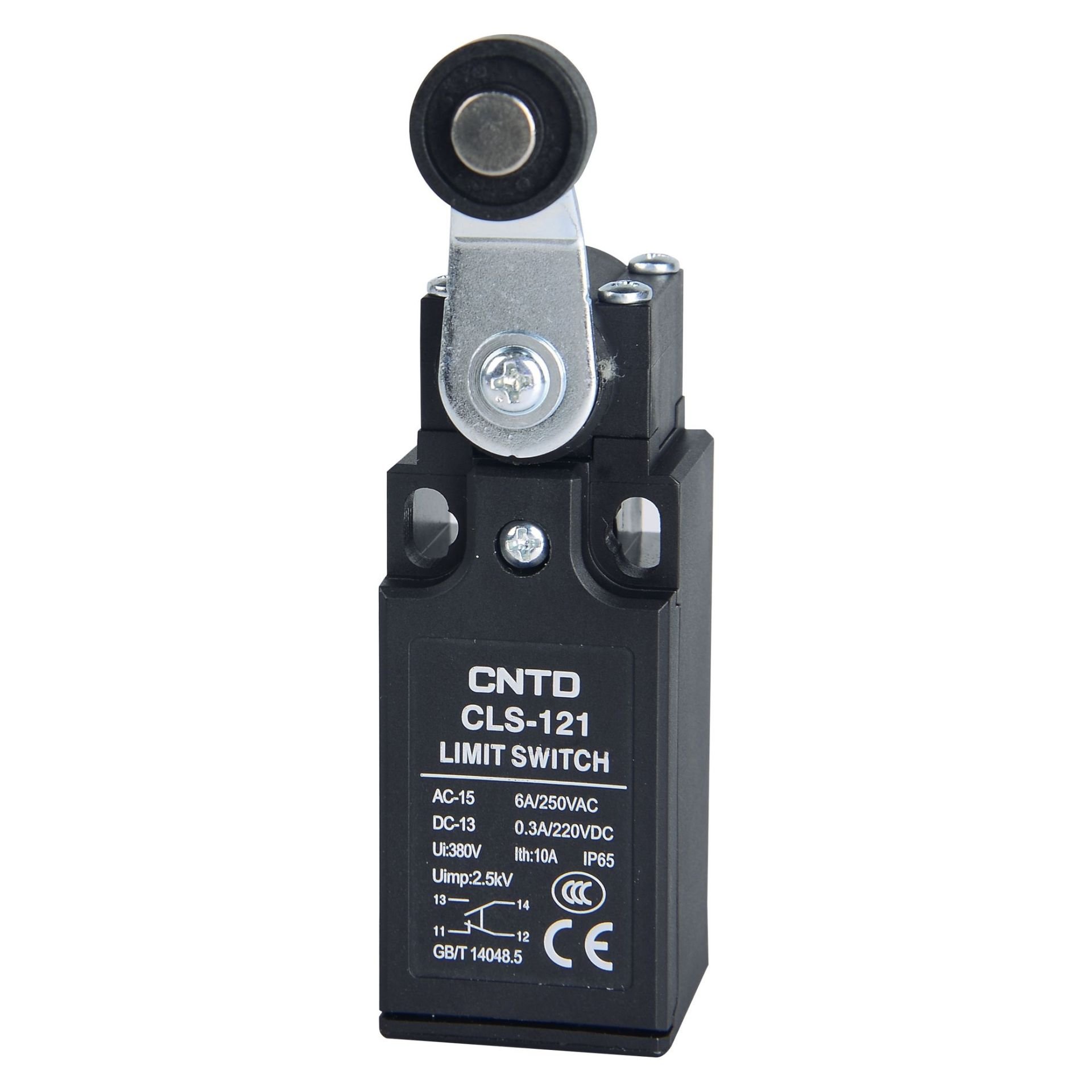

CNTD CLS-121 Dar Gövde Açısal Kol Makaralı Limit Switch
Çift devre tipi limit switch
Ekonomik plastik tip limit switch
Küçük boyut, su ve yağ geçirmez yapı
Dahili kontak kutusu çift yaylı ve uzun mekanik ömre sahiptir
Daha büyük hareket mesafesiyle sorunsuz çalışma
Farklı uygulamalar için çeşitli aktüatörler
Derecelendirmeler
|
Anma Gerilimi |
Endüktif Olmayan Yük (A) |
Endüktif Yük (A) |
||||||
|
Direnç Yükü |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
|||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
125VAC
250VAC
|
5 |
5 |
1,5 |
0,7
0,5
|
3 |
3 |
2 |
1 |
|
14VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
30VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
125VDC |
0,4 |
0,4 |
|
|
|
|
|
|
|
250VDC |
0,2 |
0,2 |
|
|
|
|
|
|
|
Ani akım |
NC: 24A'nın altında, NO: 12A'nın altında |
|||||||
NOTLAR:
1. Endüktif yükün güç faktörü 0,4 dk. (AC) ve zaman sabiti maksimum 7 ms.'dir (DC).
|
Çalışma hızı |
5mm-0,5m/sn |
|
Çalışma frekansı |
Elektrik: 30 işlem/dakika |
|
Kontak direnci |
25mΩ maks. (başlangıç değeri) |
|
Yalıtım direnci |
100mΩ min. (500VDC'nin altında) |
|
Dielektrik gücü |
Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Her terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Titreşim |
10-55Hz,1.5mm çift genlik |
|
Şok |
Mekanik dayanıklılık: 1.000m/Sec2 (yaklaşık 100G'S)
Arıza: 300m/Sec2 (yaklaşık 30G'S)
|
|
Ortam sıcaklığı |
Kullanım: -20~+70℃ (Buzlanma olmadan) |
|
Nem |
<%95 RH |
|
Elektriksel ömür |
300.000'den fazla işlem |
|
Koruma seviyesi |
IP66 |
NOTLAR: Boru konnektörünün varsayılan boyutu M20x1.5'tir, kablo konnektörü takılabilir. Boru konnektörünün boyutu PG13.5'tir, ürün model numarası artı (-P), örnek: CLS-103-P.
Çalışma karakteristikleri
|
Örnek |
CLS |
101
301
|
102/103
302/303
|
111 |
121/121M
321/321M
|
127
327
|
131/131M
331/331M
|
161
361
|
171
371
|
181
381
|
191
391
|
|
İşletme gücü |
OF(Maks.) |
700 gr |
700 gr |
700 gr |
500 gr |
700 gr |
500 gr |
100 gram |
100 gram |
100 gram |
500 gr |
|
Serbest bırakma kuvveti |
RF(En az) |
200 gr |
200 gr |
200 gr |
100 gram |
200 gr |
100 gram |
40 gr |
40 gr |
40 gr |
100 gram |
|
Seyahat öncesi |
PT(Maks.) |
1,8 mm |
1,8 mm |
1,8 mm |
20° |
1,8 mm |
20° |
30mm |
30mm |
30mm |
20° |
|
Gezinme pozisyonu |
TP±10% |
2,0 mm |
2,0 mm |
2,0 mm |
22,5° |
2,0 mm |
22,5° |
22,5° |
22,5° |
22,5° |
22,5° |
|
Hareket farkı |
MD(Maks.) |
1,2 mm |
1,2 mm |
1,2 mm |
10° |
1,2 mm |
10° |
14° |
14° |
14° |
10° |
|
Seyahat sırasında |
OT(En az) |
3,7 mm |
3,7 mm |
3,7 mm |
75° |
3,7 mm |
75° |
20mm |
20mm |
20mm |
75° |
|
Toplam seyahat |
TT (En az) |
5,5 mm |
5,5 mm |
5,5 mm |
95° |
5,5 mm |
95° |
50mm |
50mm |
50mm |
95° |
|
Döner indeksleme |
|
|
|
|
22,5° |
|
22,5° |
|
|
|
22,5° |
