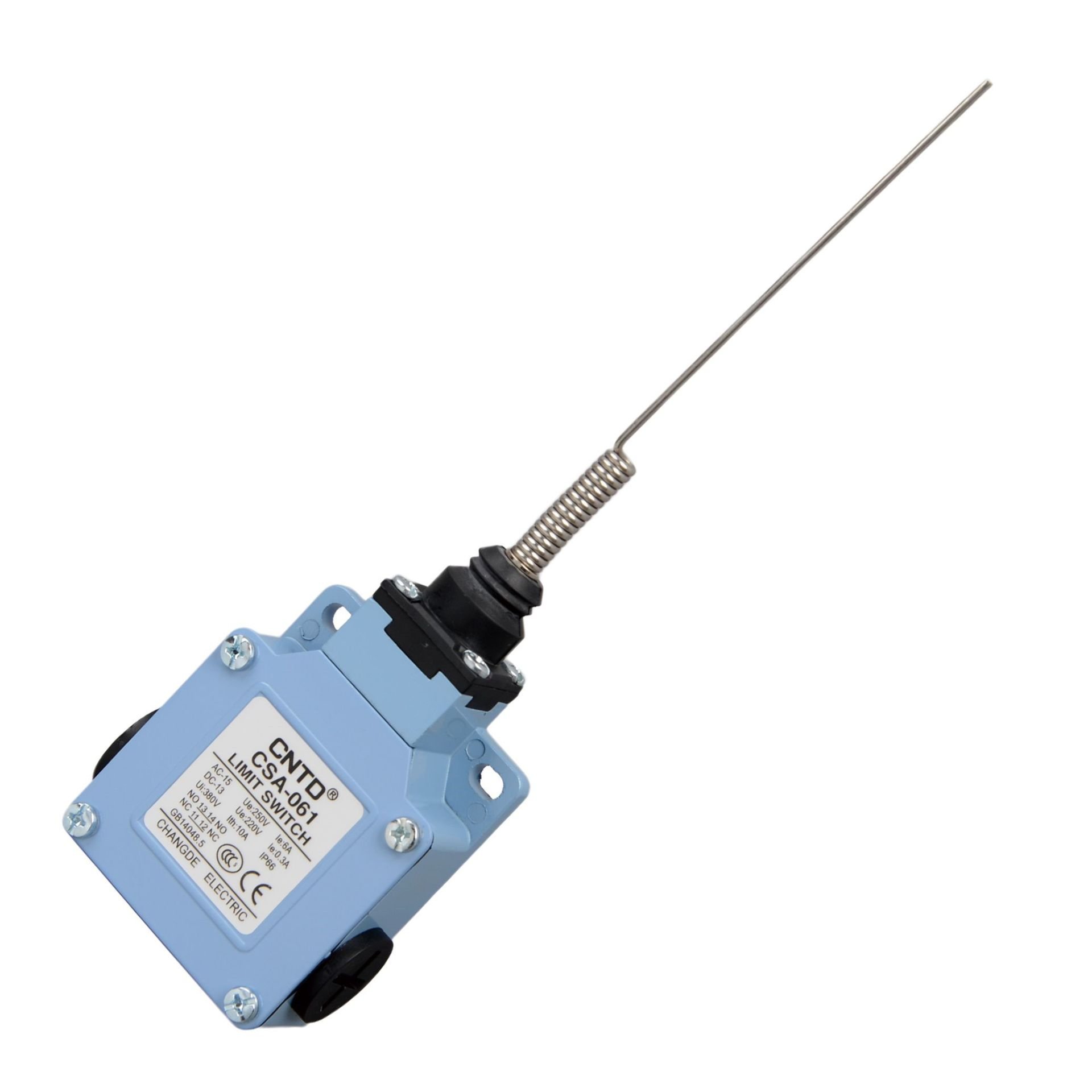

CNTD CSA-061 Geniş Gövde Telli Limit Switch
◼ Çift devre tipi limit switch
◼ Yüksek mekanik mukavemete sahip, yoğun plastikten oluşur ve
alüminyum döküm
◼ Suya ve yağa dayanıklı yapı
◼ Dahili kontak kutusu çift yaylı ve uzun mekanik ömre sahiptir
◼ Daha büyük hareket mesafesiyle sorunsuz çalışma
◼ Farklı uygulamalar için çeşitli aktüatörler
Derecelendirmeler
|
Anma Gerilimi |
Endüktif Olmayan Yük (A) |
Endüktif Yük (A) |
||||||
|
Direnç Yükü |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
|||||
|
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
|
|
125VAC 250VAC |
5 |
5 |
1,5 |
0,7 0,5 |
3 |
3 |
2 |
1 |
|
8VDC |
5 |
5 |
3 |
3 |
5 |
4 |
3 |
3 |
|
14VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
30VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
125VDC |
0,4 |
0,4 |
||||||
|
250VDC |
0,2 |
0,2 |
||||||
|
Giriş Akımı |
NC: 24A'nın altında, NO: 12A'nın altında |
|||||||
NOTLAR: 1. Endüktif yükün güç faktörü 0,4 dk. (AC) ve zaman sabiti 7 ms.maks. (DC)'dir.
2. Lamba yükünün giriş akımı sabit durum akımının 10 katı iken, motor yükünün giriş akımı sabit durum akımının 6 katıdır.
3. Yaylı ürünün çalışma kısmının kullanılabilir aralığı, yayın ön ucundan itibaren tüm yay uzunluğunun üçte biri içindedir.
|
Çalışma hızı |
5mm-0,5m/sn |
|
Çalışma frekansı |
Elektrik: 30 işlem/dakika |
|
Temas direnci |
25mΩ maks. (başlangıç değeri) |
|
Yalıtım direnci |
100mΩ min. (500VDC'nin altında) |
|
Dielektrik dayanım |
Aynı polaritedeki terminaller arasında 1 dakika boyunca 1000VAC, 50/60 Hz |
|
Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Her terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Titreşim |
10-55Hz,1.5mm çift genlik |
|
Şok |
Mekanik dayanıklılık: 1.000m/Sec2 (yaklaşık 100G'S) Arıza: 300m/Sec2 (yaklaşık 30G'S) |
|
Ortam sıcaklığı |
Kullanım: -20~+70℃ (Buzlanma olmadan) |
|
Nem |
<%95 RH |
|
Elektriksel ömür |
500.000'den fazla işlem |
|
Koruma derecesi |
IP65 |
Çalışma Özellikleri
|
Örnek |
CSA |
CSA-001 |
CSA-003 |
ÇSA-012 |
CSA-021 CSA-021M |
CSA-041 |
CSA-031 CSA-031M |
CSA-051 |
CSA-061 |
CSA-071 |
CSA-081 |
|
İşletme gücü |
İLE İLGİLİ (Maksimum) |
800 gr |
800 gr |
800 gr |
400 gr |
400 gr |
400 gr |
400 gr |
150 gr |
150 gr |
150 gr |
|
Serbest bırakma kuvveti |
R.F. (En az) |
400 gr |
400 gr |
400 gr |
100 gr |
100 gr |
100 gr |
100 gr |
50 gr |
50 gr |
50 gr |
|
Seyahat öncesi |
PT (Maksimum) |
1,8 mm |
1,8 mm |
1,8 mm |
20° |
20° |
20° |
20° |
30mm |
30mm |
30mm |
|
Gezinme pozisyonu |
Tütün ±%10 |
2,0 mm |
2,0 mm |
2,0 mm |
22,5° |
22,5° |
22,5° |
22,5° |
22,5° |
22,5° |
22,5° |
|
Hareket farkı |
Doktor (Maksimum) |
1,2 mm |
1,2 mm |
1,2 mm |
10° |
10° |
10° |
10° |
14° |
14° |
14° |
|
Seyahat sırasında |
OT (En az) |
4.0mm |
4.0mm |
4.0mm |
75° |
75° |
75° |
75° |
20mm |
20mm |
20mm |
|
Toplam seyahat |
TT (En az) |
5,8 mm |
5,8 mm |
5,8 mm |
95° |
95° |
95° |
95° |
50mm |
50mm |
50mm |
|
Döner indeksleme |
|
|
|
|
22,5° |
22,5° |
22,5° |
22,5° |
|
|
