Yüksek mikro işlemci ve yarı iletken teknolojisine sahip sürücü ile doğal magnetli motorlardan oluşan servo sistemler gün geçtikçe daha ekonomik hale gelerek otomasyon sistemlerinde ihtiyaç duyulan hassas ölçüm, yüksek ve stabil hız kontrolü, tork kontrolü, ani hızlanma ve durma gibi uygulamalarda sıklıkla kullanılmaktadır.
GMTCNT Endüstriyel Elektronik olarak makine imalat sanayisinin hizmetine sunduğumuz servo sistemlerimiz Test cihazları, Pres, Kesim, Dolum, Paketleme, Plastik, Gıda, Tekstil, CNC, Ağaç işleme vb. makinelerinde yaygın olarak kullanılmaktadır.

4,4kW motor için
Trifaze 380VAC +%15 / -%20, 47~63Hz Besleme voltajı
Pozisyon / Hız / Tork Kontrol Modları
Open-collector, line-driver, 600 kHz yüksek hızlı limitlenebilir puls girişleri
Hız ve tork set değerlerini analog girişler ve dahili parametrelerle ayarlayabilme
PC yazılımı, Dahili tuş takımı ve gösterge ile kolay devreye alma
PC yazılımı için ilave RS-232 haberleşme portu
Enkoder bilgileri A,B,Z ve eşlenekleri şeklinde alınabilir
Maximum 2MHz Enkoder çıkış sinyali
Pozisyon, Hız, Tork, Master – Slave modları ve modlar arasında geçiş yapabilme
Elektronik ayarlanabilen Gearbox
Kazanç ayar parametreleri
Tork/Hız limitleri
Dahili pozisyon ve Homing fonksiyonu
Modbus RTU haberleşme (Maximum 115.2kbps)
8 adet PNP/NPN seçilebilir dijital giriş
7 adet dijital çıkış
Fren kontrol çıkışı (24VDC, 500mA)
2 adet -10V…+10V analog giriş
Aşırı gerilim, Düşük gerilim, Kısa devre, Motor aşırı ısınma, Servo sürücü aşırı ısınma koruma fonksiyonları

Besleme Gerilimi : 3×380 V (Trifaze)
Besleme Frekansı : 47 Hz ile 63 Hz arası
Kontrol Devresi Gerilimi :  18 VDC ile 30 VDC arası, 1 A
Nominal Akım : 13A
Pik Akımı : 45A
Geri Besleme Sinyali :  2500 PPR (5 V kaynaklı artımlı enkoder)
Fren Kıyıcı : Uygulamaya bağlı olarak harici fren kullanılabilir.
Fren Kıyıcı Eşik Gerilimi   : 680 VDC (+/- 5 V)
Aşırı Gerilim Alarm Eşik   : 700 VDC (+/- 5 V)
Düşük Gerilim Alarm Eşik : 400 VDC (+/- 5 V)
Soğutma Yöntemi : Fan
Ağırlık (kg) : 3.62
RS-232 Portu : Seri port, 4800..115200 baudrate hız aralığı, Standart ModBUS RTU protokolünü destekler.
RS-485 Portu : Seri port, 4800..115200 baudrate hız aralığı, Standart ModBUS RTU protokolünü destekler.
Dijital Giriş : 8 adet PNP veya NPN seçilebilen dijital giriş
Dijital Çıkış : 7 adet dijital çıkış
Analog Giriş : 2 adet -10V…+10V analog giriş (Hız ve tork kontrolü için kullanılabilir.)
Enkoder Sinyali Çıkış : Opsiyonel (max. 2 MHz)
Çalışma Sıcaklığı : 0°C ile 40°C arasında
Depolama Sıcaklığı : -10°C ile 70°C arasında
Nem : %90 Rh altında (Yoğunlaşma olmadan)
Koruma Sınıfı : IP20
Montaj Şartları : Tozsuz, kuru ve kapalı ortam
Montaj Şekli : Dikey montaj
Yükseklik : En çok 1000 metre
Atmosfer Basıncı : 86 kPa ile 106 kPa arasında
Titreşim : 5.9 m/s² (0.6 G), 10 Hz ile 55 Hz arası
Uygun Motorlar :

Besleme Voltajı	:	380 VAC
Akım	:	13 A
Haberleşme	:	RS485, RS232

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Etiketler :

gmt gmtcnt gmtcnt sürücü gmtcnt servo bnb otomasyon

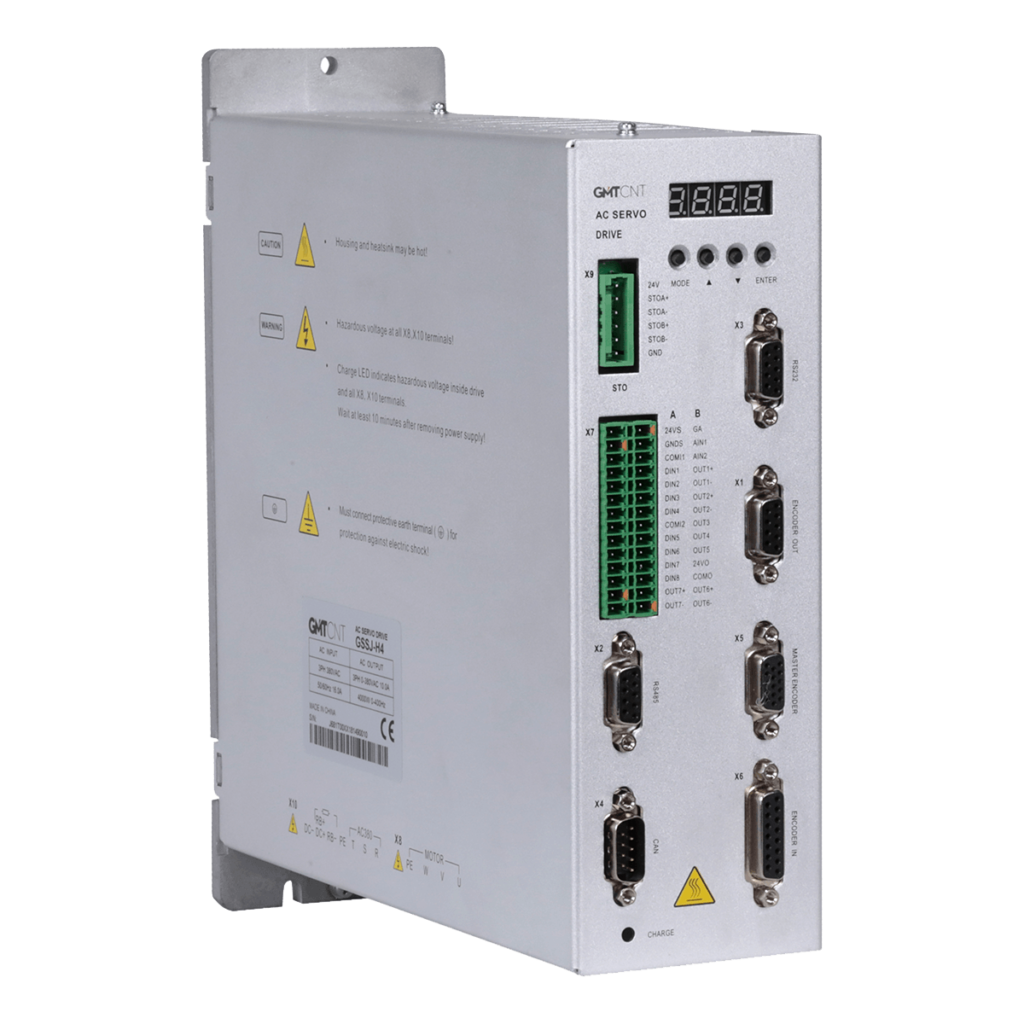

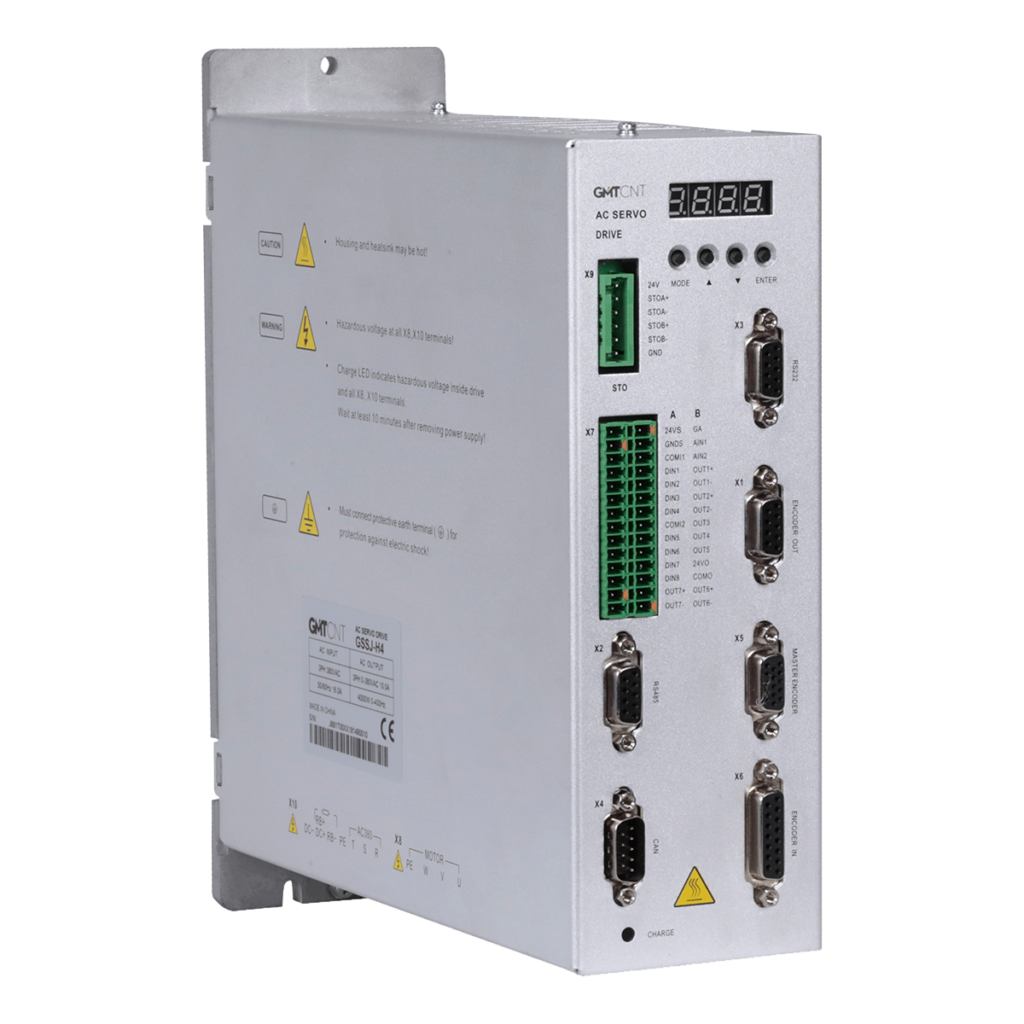

GMTCNT GSSJ-H5 4,4 kW Motor İçin Servo Sürücü
