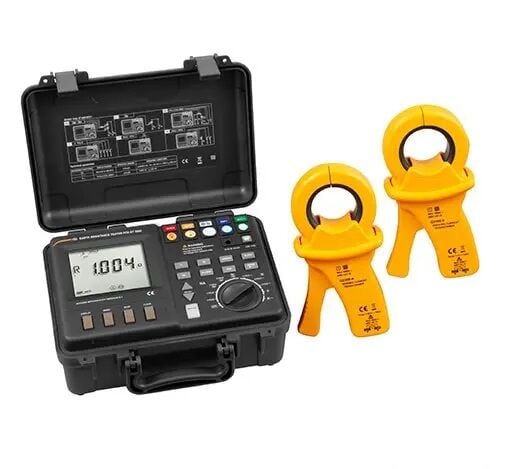

PCE ET-5000 Toprak Megeri
Hafıza / Pil ile mobil kullanım / Direnç ölçümü / Koruma iletkeni testi / Görsel bağlantı yardımı /
Paratoner testi / Arka aydınlatma / Girişim voltajı, girişim frekansı ve girişim akımı testi
Topraklama ölçer PCE-ET 5000, çok yönlü bir direnç ölçüm cihazıdır. Topraklama ölçer ile pek çok direnç ölçümü gerçekleştirilebilir. Böylece, topraklama ölçer ile 2 ya da 4 kutuplu uygulamaların normal direnç ölçümü de yapılabilir. Bunun haricinde, topraklama direnci de belirlenebilir. Topraklama direnci ölçümü için gerekli topraklama çubuğu teslimat içeriğine dahildir. Topraklama çubuğu, 20 metre uzunluğundaki kablo ile topraklama test cihazına bağlanabilir.
Bir diğer önemli ölçüm fonksiyonu da paratoner direnci ölçümüdür. Bu ölçüm, okullar ve üniversite binaları gibi yapılarda paratoner kontrolü için kullanılır ve olası bir yıldırımın doğrudan toprağa iletilmesi açısından önemlidir. Bu nedenle, topraklama ölçer, paratoner çubuğunun toprağa doğru şekilde bağlanıp bağlanmadığını ve bir yıldırımı toprağa yönlendirmek için doğru direnç değerine sahip olup olmadığını belirlemek amacıyla kullanılabilir.
Ölçümün doğru olmasını sağlamak için topraklama ölçerde ölçüm bağlantısı tespiti bulunur. Kullanıcı topraklama ölçeri istenilen ölçüm fonksiyonuna ayarladıktan sonra kullanılacak bağlantılar yanar. Kullanıcının yanlış bir bağlantı seçmesi durumunda topraklama ölçer sesli ve görsel bir sinyal üretir ve bağlantı doğru yapılıncaya kadar ölçüme başlanmaz. Böylece, hatalı ölçümler büyük ölçüde kısıtlanmış olur. Topraklama ölçer PCE-ET 5000’in hafızası sayesinde ölçüm verileri bilgisayara aktarılabilir ve ölçümden sonra değerlendirilebilir.
ÖZELLİKLER
TEKNİK BİLGİLER
| 3 Kutuplu Topraklama Direnci | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Prob Direnci Rs | <100 kΩ |
| Yardımcı Topraklama Direnci Rh | <100 kΩ |
| Çözünürlük | 0.001 Ω |
| Ölçüm Aralığı Re | 0.02 Ω ... 300 kΩ |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 15 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) |
|
| 4 Kutuplu Topraklama Direnci | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 30 saniye |
| Prob Direnci Rs | < 100 kΩ |
| Yardımcı Topraklama Direnci Rh | < 100 kΩ |
| Çözünürlük | 0.001 Ω |
| Ölçüm Aralığı Re | 0.02 Ω ... 300 kΩ |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) |
|
| Akım Pensi ile 3 Kutuplu Topraklama Direnci | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Prob Direnci Rs | < 100 kΩ |
| Yardımcı Topraklama Direnci Rh | < 100 kΩ |
| Çözünürlük | 0.001 Ω |
| Ölçüm Aralığı Re | 0.02 Ω ... 20 kΩ |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir. |
|
| Akım Pensi ile 4 Kutuplu Topraklama Direnci | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Prob Direnci Rs | < 100 kΩ |
| Yardımcı Topraklama Direnci Rh | < 100 kΩ |
| Çözünürlük | 0.001 Ω |
| Ölçüm Aralığı Re | 0.02 Ω ... 20 kΩ |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir. |
|
| Sadece Akım Pensi ile Topraklama Direnci | |
| Test Voltajı | 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Ölçüm Aralığı Re | 0.02 Ω ... 150 Ω |
| Çözünürlük | 0.001 Ω |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir. |
|
| Topraklama Direnci (Mesafe Direnci) | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Çözünürlük | 0.001 Ω * m |
| Ölçüm Aralığı Re | 0.02 Ω ... 1000 kΩ * m |
| Hassasiyet | ± (5% + 10 dijit) |
| 2 Kutuplu Direnç Ölçümü (AC) | |
| Test Voltajı | 20 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Ölçüm Aralığı Re | 0.02 Ω ... 300 kΩ |
| Çözünürlük | 0.001 Ω |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| 2 Kutuplu Direnç Ölçümü (DC) | |
| Test Voltajı | 20 V DC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Ölçüm Aralığı Re | 0.02 ... 3 kΩ |
| Çözünürlük | 0.001 Ω |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 3 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| 4 Kutuplu Direnç Ölçümü (DC) | |
| Test Voltajı | 20 V DC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Ölçüm Aralığı Re | 0.02 Ω ... 3 kΩ |
| Çözünürlük | 0.001 Ω |
| Hassasiyet | ± (5% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 3 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Hat Kompanzasyonu | |
| Test Voltajı | 20, 48 V AC |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Kısa Devre Akımı | 250 mA |
| Test Süresi | 26 saniye |
| Çözünürlük | 0.001 Ω |
| Ölçüm Aralığı Re | 0.02 Ω ... 30 Ω |
| Hassasiyet | ± (3% + 10 dijit) |
| Parazit Gerilimi (Ust) | < 24 V |
| Parazit Frekansı (Fst) | 16 ... 400 Hz |
| Girişim Voltajı | |
| Ölçüm Aralığı |
± 50 V DC 1 ... 50 V AC |
| Çözünürlük | 0.1 V |
| Hassasiyet | ± (5% + 5 dijit) |
| Girişim Akımı | |
| Ölçüm Aralığı | 20 mA ... 2 A |
| Çözünürlük | 1 mA |
| Hassasiyet | ± (5% + 5 dijit) |
| Girişim Frekansı | |
| Ölçüm Aralığı | 16 ... 400 Hz |
| Çözünürlük | 1 Hz |
| Hassasiyet | ± (1% + 10 dijit) |
| Diğer Teknik Özellikler | |
| Hafıza | 100 ölçüm değeri |
| Çevre Koşulları | 0 ... 40°C, < 80% n.o (yoğuşmasız) |
| Çevre Koşulları (Pil Şarj İşlemi için) | 10 ... 40°C, < 80% n.o (yoğuşmasız) |
| Depolama Koşulları | -10 ... 50°C, < 90% n.o (yoğuşmasız) |
| Depolama Koşulları (Pil için) | -20 ... 30°C, < 80% n.o (yoğuşmasız) |
| Depolama Yüksekliği | < 12.000 m |
| Çalışma Yüksekliği | < 2.000 m |
| Pens Çapı | 51 mm |
| Ekran | Arka aydınlatmalı LCD, 9.999 dijit |
| Ölçüm Aralığının Aşılması Durumunda | > LIMIT |
| Ölçüm Aralığının Altında Kalması Durumunda | - |
| Ölçüm Frekansı Toprak Direnci / Kaçak Akım |
1 Hz (Ortalama değer fonksiyonu etkinleştirildiğinde: her dört saniyede bir değer) |
| Ölçüm Frekansı Voltaj Ölçümü | 2 Hz |
| Ölçüm Frekansı Girişim Voltajı | 4 Hz |
| Ölçüm Frekansı Girişim Frekansı | 1 Hz |
| Ölçüm Frekansı Girişim Akımı | 1 Hz |
| Arayüz |
Ölçüm bağlantısı: E, ES, S, H, pens bağlantısı |
| Güç Kaynağı (Pil) | 6 x 1.5 V D LR14 pil |
| Güç Kaynağı (Akü) | 1 x 7.2 V nikel metal hidrit pil paketi |
| Güç Kaynağı (Güç Adaptörü) |
Birincil: 100 ... 240 V, 50 ... 60 Hz |
| Maksimum Güç Tüketimi (Güç Adaptörü) | 15 V A |
| Maksimum Güç Tüketimi (Pil ya da Akü) | 6 V A |
| Akü Ömrü | Yaklaşık 5 saat |
| Pil Ömrü | Yaklaşık 9 saat (arka aydınlatma olmadan) |
| Maksimum Giriş Voltajı | |
| Toprağa Bağlı Maksimum Giriş Voltajı | 300 V rms (CAT III) |
| Yalıtım Kalınlığı | 6880 V AC: 15 saniye |
| Aşırı Voltaj Koruması | Bağlantılar arasında 250 V AC |
| Boyut | 260 x 125 x 280 mm |
| Ağırlık | Yaklaşık 2.5 kg |
| Standart |
Güvenlik: EN61010-1: 2001, EN61010-031: 2002 |
TESLİMAT İÇERİĞİ
|
| Toprak Direnci Ölçüm Aralığı (Ω) | : | 0.02 ... 300 kΩ |
