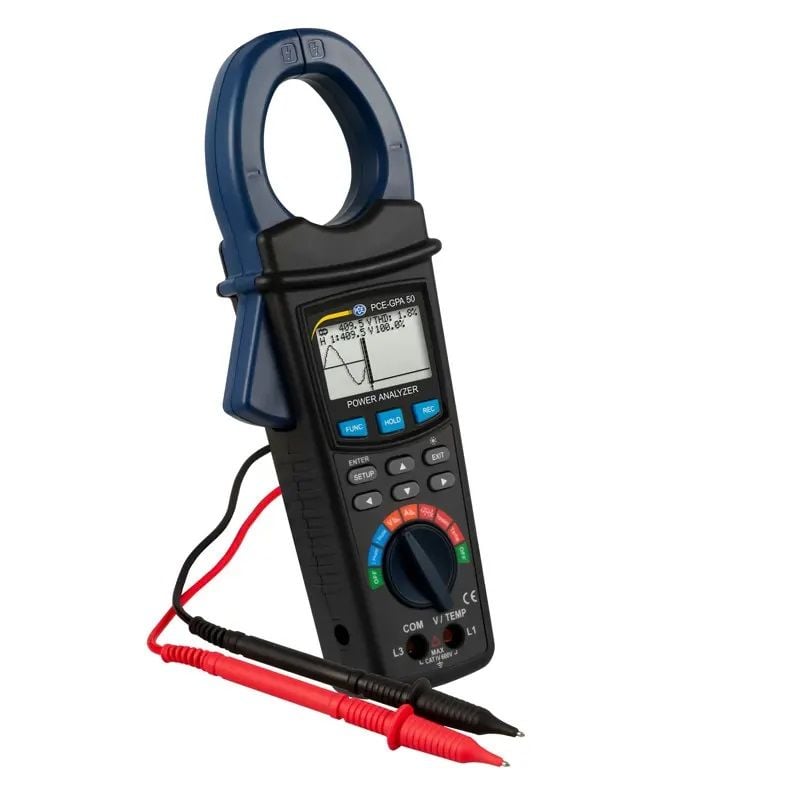

PCE GPA-50 Pensampermetre
2000 A’ya kadar / TRMS ölçümü / Güç ölçümü / Harmonik analiz / Aydınlatmalı grafik ekran /
Veri depolama / Güç adaptörü ve pil ile kullanım
Pens ampermetre PCE-GPA 50, 1 ve 3 fazlı yüklerin akımını ölçmek için kullanılır. Pens ampermetre, 2000 A’ya kadar olan ölçüm aralığı ile ön plana çıkar. Pens ampermetrenin bir diğer önemli özelliği de sayısal ölçüm değerlerine ek olarak fazların dalga biçimlerinin de görüntülenmesini sağlayan grafik ekranıdır. Pens ampermetre, voltaj ölçümü gerçekleştirmek için kullanılabilir. Pens ampermetre, faz açısı yardımıyla aktif, görünür ve reaktif gücü hesaplayabilir. Bunun haricinde, pens ampermetre ile enerji, güç faktörü ve harmonik gibi diğer ağ parametreleri de ölçülebilir.
Kapsamlı ölçüm fonksiyonlarına ek olarak pens ampermetrede data logger fonksiyonu da mevcuttur. Tüm ölçüm değerleri, doğrudan mikro SD kartına kaydedilebilir. Pens ampermetre PCE-GPA 50, 2 x 1.5 V AA pil ile çalışabileceği gibi uzun süreli ölçümler için bir güç adaptörü ile de kullanılabilir.
ÖZELLİKLER
TEKNİK BİLGİLER
| Ölçüm Türü | |||
| AC Voltaj AC V | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 10 ... 600 V | 0.1 V | ±(0.5% ... 3 dijit) | |
| Tepe-Tepe | 0.1 V | ±(5% ... 30 dijit) | |
| Alternatif Akım AC A | 5 ... 2000 A | <100 A: 0.01 A | <200 A: ±(1% + 0.5 A) |
| <1000 A: 0.1 A | >200 A: ±(1% + 5 A) | ||
| Tepe-Tepe | >1000 A: 1 A | ±(5% + 30 dijit) | |
| Güç Faktörü (PF) | 0 ... 1 | 0.001 | ± 0.04 |
| Faz Açısı | -180° ... 180° | 0.1° | ± 1° x PF |
| Frekans | 45 ... 65 Hz | 0.1 Hz | ± 0.2 Hz |
| Aktif, Görünür & Reaktif Güç | 0 ... 9.999 m | 0.1 ... 0.001 M | ± (1.5% + 20 dijit) |
| (W / VA / VAR) | (W / VA / VAR) | ||
| Harmonik AC V | 1 ... 20’nci | 0.1 V | ± (2% + 5 dijit) |
| 21 ... 50’nci | 0.1 V | ± (4% + 5 dijit) | |
| Harmonik AC A | 1 ... 20’nci | <100 A: 0.01 A | ± (2% + 5 dijit) |
| Alternatif Akım | <1000 A: 0.1 A | ||
| 21 ... 50’nci | >1000 A: 1 A | ± (4% + 5 dijit) | |
| Harmonik AC V% | 1 ... 20’nci | 0.1% | ± (2% + 10 dijit) |
| 21 ... 50’nci | 0.1% | ± (4% + 20 dijit) | |
| Mutlak Harmonik Bozulma | 0 ... 20% | 0.1% | ± (2% + 5 dijit) |
| 20.1 ... 100% | 0.1% | ± (6% + 10 dijit) | |
| Sıcaklık K Tipi Termokupl | -100 ... +199.9 °C | 0.1 °C | ± (1% + 1 °C) |
| 200 ... 1300 °C | 1 °C | ± (1% + 2 °C) | |
| Ekran | Grafik LCD | ||
| AC V Giriş Empedansı | 10 MOhm | ||
| Frekans Aralığı | 40 Hz ... 1 kHz | ||
| Akım Pensi Kalibre Edilmiş Frekans | 45 ... 65 Hz |
||
| Akım Pensi Aşırı Yük Koruması |
AC V: 720 V RMS |
||
| Hafıza | Mikro SD hafıza kartı | ||
| Ekran Yenileme Hızı | 1 saniye | ||
| Depolama Hızı | 2 ... 7200 saniye | ||
| Veri Depolama Formatı | XLS | ||
| Arayüz |
Bilgisayarda canlı görüntüleme için seri arayüz |
||
| Güç Kaynağı |
2 x 1.5 V AA pil |
||
| Güç Tüketimi | 60 mA DC | ||
| Pens Açıklığı | 50 mm | ||
| Çevre Koşulları | 0 ... 50 °C, maks. %80 n.o | ||
| Ağırlık | Yaklaşık 595 g | ||
| Boyut | 280 x 106 x 47 mm | ||
TESLİMAT İÇERİĞİ
1 x Ölçüm Kablosu Seti,
2 x Timsah Klips,
1 x Mikro SD Hafıza Kartı,
1 x Güç Adaptörü (9 V / 800 mA),
2 x 1.5 V AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
| AC Amper | : | 2000 Amper |
| AC Volt | : | 600 Volt |
| DC Volt | : | 600 Volt |
| True-Rms | : | Var |
