PCE HVAC2 Pitot Tüplü Anemometre
PİTOT TÜPÜ İLE YÜKSEK AKIŞ HIZLARI İÇİN PİTOT TÜPLÜ ANEMOMETRE
80 m / s'ye (178,66 mph) kadar olan akış hızları için / Ayrıca diferansiyel basınç, akış hızı, sıcaklığı belirler / Veri depolama ile / Gerçek zamanlı aktarım için yazılım dahil

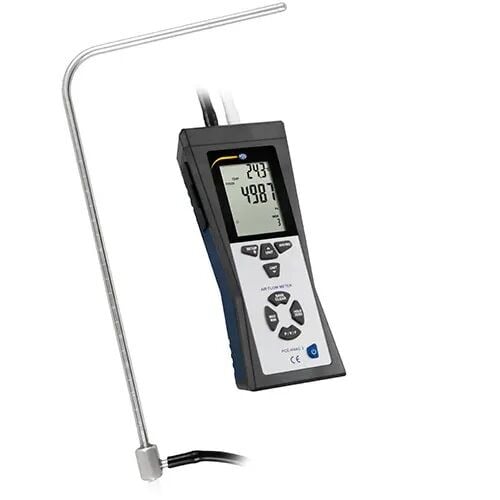

Pitot Tüplü Anemometre PCE-HVAC 2, diferansiyel basınç, hava akımı, hava hızı ve sıcaklığını ölçmek için bir pitot tüplü anemometredir. Tasarımı sayesinde, açılı pitot tüpüyle donatılmış anemometre, 80 m / s'ye kadar olan yüksek hava hızlarının hızlı ve hassas bir şekilde belirlenmesi için özellikle uygundur. Akış hızının ölçümü sırasında, bu Pitot tüplü anemometre çeşitli seçenekler sunar (m / s, knot, km / s, mph, ft / dak).
Pitot tüplü anemometreye bağlı, yalnızca sekiz milimetre çapa sahip 33,5 cm Pitot tüpü , kapalı çalışma alanlarında, küçük açıklıklarda ve boru sistemlerinde uygulama yapmayı mümkün kılar. Üretici, ölçüm cihazını çok yönlü yapan bazı kullanışlı özelliklerle donatılmıştır. Bir tripoda monte edilebilmesi için pitot tüplü anemometrenin alt tarafında bir diş vardır. Böylece, kullanıcı bu iki serbest el ile birlikte pitot borusunun taşınmasında daha fazla esneklik sağlar. Her biri 85 cm uzunluğunda olan iki basınç hortumu pitot tüplü anemometrenin üstüne tutturulur ve daha sonra L şeklindeki pitot borusuna bağlanabilir.
Olumsuz aydınlatma koşullarında ölçüm sonuçlarını en iyi şekilde okuyabilmek için, üretici pitot tüplü anemometrenin geniş bir arkadan aydınlatmalı LC ekran ile sağlanır. Pitot tüplü anemometrenin dahili hafızası, parametre başına 99 okumaya kadar depolama sağlar. Bu, toplanan verilerin istediğiniz zaman kaydedilmesini ve geri çağrılmasını sağlar. Ek olarak, pitot tüplü anemometre, maksimum ve minimum değerlerin depolanmasına izin verir. Anemometre, son ölçüm sonuçlarının tekrar okunabilmesi için pratik bir Data-Hold fonksiyonuna sahiptir. Pitot tüplü anemometrenin USB arayüzü ile gerçek zamanlı bir ölçüm yapılabilir. Pili korumak için, bu cihaz Otomatik Kapanma fonksiyonu ile donatmıştır. Pitot tüplü anemometre kısa bir süre sonra kullanılmadığında otomatik olarak kapanır.
UYGULAMALAR
Pitot tüplü anemometreleri tercihen klima ve havalandırma teknolojisinde kullanılır. Örneğin havalandırma kanallarındaki akış hızını belirlemek için idealdirler. Çok yönlü fonksiyonları, PCE Instruments'ın pitot tüplü anemometresi, zanaat ve endüstrideki birçok uygulama için ve yüksek rüzgar hızlarını saptamak için vazgeçilmez ve kullanışlıdır. Ergonomik gövdesi ve arkadan aydınlatmalı ekranı ile sağlam yapıda olan bu ölçüm cihazı, yüksek ölçüm hassasiyetini ve kolay kullanımı garanti eder. PCE Instruments'ın pitot tüplü anemometresi, uygulamasında esnektir ve zorlu ortam koşullarında bile hassas sonuçlar sağlamaktadır. Plastik gövdesinin kullanışlı veya sağlam tasarımı ve çok yönlü fonksiyonları, örneğin havalandırma ve ısıtma teknolojisindeki teknisyenler,kurulumcular ve uzmanlar için fark basınç ölçer PCE-P01'i esnek ve ideal bir arkadaş haline getirir.
AKSESUARLAR VE SERVİS
Pitot tüplü anemometre PCE-HVAC-2'ye aksesuar olarak, üretici PCE Instruments, farklı uzunluklarda ve çaplarda paslanmaz çelik pitot boruları takılmasını sağlar.
PCE Instruments ayrıca anemometreler, rüzgar ölçüm cihazları ve rüzgar sensörleri için ISO kalibrasyon sertifikası CAL-AM'yi de sunmaktadır. DIN ISO 9000'e uygundur. Kalibrasyon sertifikaları müşterilere özel olarak verilir, yıllık yeniden kalibrasyon PCE Instruments ile yapılabilir.
ÖZELLİKLER
TEKNİK BİLGİLER
Hava Basıncı | ||
Ölçüm Aralığı |
0.7252 psi 50.00 mBar 20.07 inH2O 509.8 mmH2O 5000 Pa |
|
Çözünürlük |
0.0001 psi 0.01 mbar 0.01 inH2O 0.1 mmH2O 1 Pa |
|
Hassasiyet |
25 °C’de: ölçüm aralığının ± %0.3’ü | |
Tekrarlanabilirlik | ± 0.2% (ölçüm değerinin maks. ± %0.5’i) | |
Doğrusallık / Histerezis | Ölçüm değerinin ± %0.29’u | |
Basınç Aralığı | 5000 Pa | |
Maksimum Basınç | 10 psi | |
Tepki Süresi | Tipik olarak 0.5 saniye | |
Birim | mbar, psi, inH2O, mmH2O ya da Pa | |
Hava Hızı | ||
Ölçüm Aralığı |
1 ... 80 m/s 200 ... 15733 ft/min 3.6 ... 288 km/h 2.24 ... 178.66 MPH 2 ... 154.6 knot |
|
Çözünürlük |
0.01 m/s 1 ft/min 0.1 km/h 0.01 MPH 0.1 knot |
|
Hassasiyet |
m/s’de: ölçüm değerinin ± %2.5’u ft/min, km/h, MPH ve knot’ta: hava hızına ve hava kanalının boyutuna bağlı olarak |
|
Debi | ||
Ölçüm Aralığı |
0 ... 99999 m³/min 0 ... 99999 ft³/min |
|
Çözünürlük |
0.001 ... 100 m³/min 0.0001 ... 100 ft³/min |
|
Sıcaklık | ||
Ölçüm Aralığı |
0 ... 50 °C |
|
Çözünürlük |
0.1 °C |
|
Hassasiyet |
±1 °C ±2 °F |
|
Diğer Teknik Özellikler | ||
Pitot Tüp Çapı | 8 mm | |
Uzunluk Ölçüm Hortumu | Her biri 85 cm | |
Toplam Uzunluk Pitot Tüp | 335 mm | |
Pil Seviyesi Göstergesi | Var | |
Güç Kaynağı | 9 V blok pil | |
Çevre Koşulları | 0 ... 50 °C, <90% n.o, yoğuşmasız | |
Depolama Koşulları | -10 ... +60 °C, <90% n.o, yoğuşmasız | |
Dahili Hafıza | Parametre başına 99 ölçüm değeri | |
Arayüz | USB | |
Ekran | LCD | |
Gövde Malzemesi | ABS plastik | |
Boyut |
Cihaz: 206 x 95 x 45 mm Pitot tüp: 335 mm, Ø 8 mm |
|
Ağırlık (pitot tüp, pil ve ölçüm hortumları dahil) | 600 g |
|
Debimetre PCE-HVAC 2’nin alt kısmında tripoda monte edilmesi için bir vida dişi bulunur. Ölçüm hortumları debimetrenin üst kısmına takılır. Böylece, debimetre, pitot tüpüne bağlanabilir. |
TESLİMAT İÇERİĞİ
1 x Pitot Tüplü Anemometre PCE-HVAC 2,
1 x Pitot Tüp (açılı),
1 x USB Kablosu,
1 x Yazılım,
2 x Bağlantı Ucu (her biri 85 cm),
1 x 9V Blok Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
Rüzgar Hızı Ölçüm Aralığı (m/s) | : | 80 m/s |
