Yalıtım direnci / Topraklama direnci / Döngü empedansı /
Voltaj ölçümü / Düşük direnç ölçümü / RCD testi

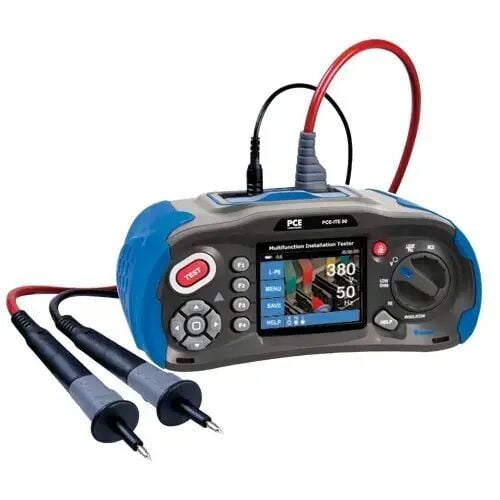

İzolasyon test cihazı PCE-ITE 50, 3.5 inç TFT renkli LCD ekranı bulunan sağlam bir ölçüm cihazıdır. İzolasyon test cihazı, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ölçümü ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümleri uygun fotoğraflarla belgeleme imkanı sunar. İzolasyon test cihazı ile sabit tesisatların güvenli ve doğru bir şekilde monte edildiğinden emin olunabilir. İzolasyon test cihazında bulunan çift ekran, sezgisel semboller ve yüksek görüş açısı sayesinde ölçümler hızlı bir şekilde ve rahatlıkla gerçekleştirilebilir. İzolasyon test cihazının düşük direnç ölçümü ile topraklama iletkenleri, potensiyel dengeleme iletkenleri ve koruyucu iletkenler düşük empedans açısından kontrol edilebilir.

İzolasyon test cihazının düşük direnç ölçümü için 0 … 2000 Ω ölçüm aralığı ve 0.001 … 1 Ω çözünürlüğü bulunur. İzolasyon test cihazının belki de en önemli ölçümü, yalıtım direnci ölçümüdür. Elektrik kabloları, malzeme göçü ya da ısı üreten arıza akımlarını tespit etmek için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda bu arıza akımları o kadar minimaldir ki koruyucu cihazlar tarafından tespit edilemezler ve en kötü durumda da yangına neden olurlar.

İzolasyon test cihazı ile 125 V, 250 V, 500 V ya da 1000 V’luk test voltajında yalıtım ölçümleri gerçekleştirilebilir. Her durumda test akımı 1 mA’dır. Bir güç kaynağı sisteminin tüm sistem ve devrelerini ortak bir potansiyele (topraklama referansı ya da potansiyel referansı) getirmek, kısa devre akımlarına ve aşırı voltajlara karşı korumak için topraklama direncinin mümkün olduğunca düşük empedanslı olması gerekir. İzolasyon test cihazı, 0 … 2000 Ω ölçüm aralığı ve 0.01 … 1 Ω çözünürlüğü ile topraklama direncinin anlamlı bir ölçümü için tüm koşulları sunar.
