PCE ITM-20 İzolasyonlu Multimetre

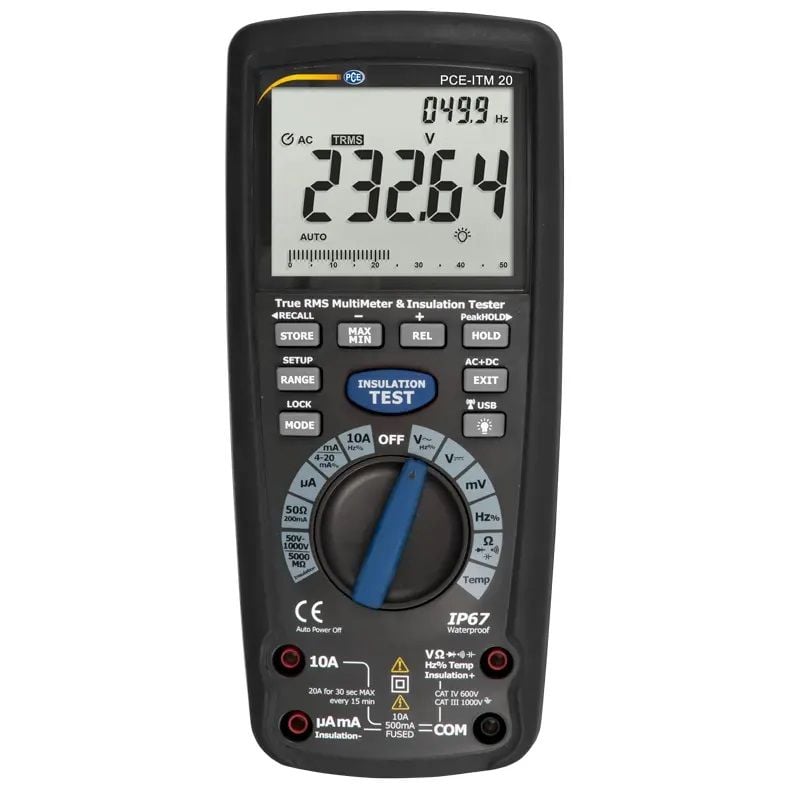

Multimetre PCE-ITM 20
Multimetre ve yalıtım test cihazı birleşimi / 1000 V’ye kadar test voltajı / Geniş LCD ekran / Sıcaklık ölçümü / Frekans ölçümü / Dahili hafıza / CAT IV 600 V / IP67 / Kablosuz USB
Multimetre PCE-ITM 20, çok yönlü multimetre ile yalıtım test cihazını birleştirir. Multimetre ile voltaj, akım ve direnç gibi genel ölçümlerin yanı sıra frekans ve kapasite ölçümü de yapılabilir. Multimetrenin teslimat içeriğine dahil olan termokupl ile sıcaklık ölçümü gerçekleştirilebilir. Otomatik ölçüm aralığı seçeneği, multimetrenin hızlı ve güvenli bir şekilde kullanılmasını; geniş arka aydınlatmalı LCD ekran da kolay okunabilirliği sağlar.
Multimetrenin en önemli özelliği entegre yalıtım test cihazıdır. 1000 V’ye kadar olan test voltajı ve 5000 MΩ’ye (5 GΩ) kadar olan yalıtım direnci ölçülebilir. Aynı şekilde, multimetre ile PI ve DAR değeri de doğrudan ölçülebilir. Böylece, multimetre yardımıyla test nesnesinin yalıtım değeri ile ilgili hızlı bir değerlendirme yapılabilir.
Multimetrede daha sonra gerçekleştirilecek analizler için ölçüm değerlerini depolama imkanı sunan dahili hafızası bulunur.
ÖZELLİKLER
TEKNİK BİLGİLER
| Test Voltajı / Test Akımı | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|
50V 1 mA @ 50 kΩ
|
0.01 … 5 MΩ 5 … 50 MΩ 50 … 500 MΩ 500 … 1000 MΩ |
0.0001 MΩ 0.001 MΩ 0.01 MΩ 0.1 MΩ |
± (4 % + 20 dijit) ± (4 % + 20 dijit) ± (4 % + 20 dijit) Belirtilmemiş |
|
125V / 1 mA @ 125 kΩ
|
0.01 … 5 MΩ 5 … 50 MΩ 50 … 500 MΩ 500 … 5000 MΩ |
0.001 MΩ 0.001 MΩ 0.01 MΩ 0.1 MΩ |
± (2 % + 20 dijit) ± (2 % + 20 dijit) ± (3 % + 20 dijit) ± (4 % + 20 dijit) |
|
250V / 1 mA @ 250 kΩ
|
0.01 … 5 MΩ 5 … 50 MΩ 50 … 500 MΩ 500 … 5000 MΩ |
0.0001 MΩ 0.001 MΩ 0.01 MΩ 0.1 MΩ |
± (2 % + 20 dijit) ± (2 % + 20 dijit) ± (3 % + 20 dijit) ± (4 % + 20 dijit) |
|
500V / 1 mA @ 500 kΩ
|
0.01 … 5 MΩ 5 … 50 MΩ 50 … 500 MΩ 500 … 5000 MΩ |
0.0001 MΩ 0.001 MΩ 0.01 MΩ 0.1 MΩ |
± (2 % + 20 dijit) ± (2 % + 20 dijit) ± (3 % + 20 dijit) ± (4 % + 20 dijit) |
|
1000V / 1 mA @ 1000 kΩ
|
0.01 … 5 MΩ 5 … 50 MΩ 50 … 500 MΩ 500 … 5000 MΩ |
0.0001 MΩ 0.001 MΩ 0.01 MΩ 0.1 MΩ |
± (2 % + 20 dijit) ± (2 % + 20 dijit) ± (3 % + 20 dijit) ± (4 % + 20 dijit) |
| Kısa Devre Akımı | <1.5 mA | ||
| Multimetre | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| Ölçüm Parametreleri DC |
50 mV 500 mV 5 V 50 V 500 V 1000 V |
0.001 mV 0.01 mV 0.0001 V 0.001 V 0.01 V 0.1 V |
± (0.06 % + 20 dijit) ± (0.06 % + 6 dijit) ± (0.06 % + 4 dijit) ± (0.06 % + 4 dijit) ± (0.06 % + 4 dijit) ± (0.1 % + 3 dijit) |
| Altarnatif Akım Voltajı AC+DC 50 … 1000 Hz |
50 mV 500 mV 5 V 50 V 500 V 1000 V |
0.001 mV 0.01 mV 0.0001 V 0.001 V 0.01 V 0.1 V |
± (1 % + 50 dijit) ± (1 % + 50 dijit) ± (1 % + 30 dijit) ± (1 % + 30 dijit) ± (1 % + 30 dijit) ± (1 % + 30 dijit) |
| Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü ifade eder. | |||
| Doğru Akım | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 500 µA 5000 µA 50 mA 500 mA 10 A |
0.01 µA 0.1 µA 0.001 mA 0.01 A 0.001 A |
± (0.5 % + 3 dijit) ± (0.5 % + 3 dijit) ± (0.5 % + 3 dijit) ± (0.5 % + 3 dijit) ± (0.5 % + 3 dijit) |
|
| Alternatif Akım AC + DC 50 … 1000 Hz |
500 µA 5000 µA 50 mA 500 mA 10 A |
0.01 µA 0.1 µA 0.001 mA 0.01 A 0.001 A |
± (1% + 30 dijit) ± (1% + 30 dijit) ± (1% + 30 dijit) ± (1% + 30 dijit) ± (1% + 30 dijit) |
| Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü ifade eder. | |||
| Direnç | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 50 Ω 500 Ω 5 kΩ 50 kΩ 500 kΩ 5 MΩ 50 MΩ |
0.01 Ω 0.1 Ω 0.0001 kΩ 0.001 kΩ 0.01 kΩ 0.001 MΩ 0.001 MΩ |
± (0.2 % + 20 dijit) ± (0.1 % + 10 dijit) ± (0.1 % + 3 dijit) ± (0.1 % + 3 dijit) ± (0.1 % + 3 dijit) ± (1 % + 10 dijit) ± (1.5 % + 50 dijit) |
|
|
Kapasite
|
50 nF 50 nF 500 nF 5 µF 50 µF 500 µF 5 mF 10 mF |
0.001 nF 0.01 nF 0.1 nF 0.001 µF 0.01 µF 0.1 µF 0.001 mF 0.01 mF |
± (1.5 % + 50 dijit) ± (1.5 % + 10 dijit) ± (1.5 % + 10 dijit) ± (1.5 % + 5 dijit) ± (1.5 % + 5 dijit) ± (1.5 % + 5 dijit) ± (3 % + 30 dijit) ± (3 % + 30 dijit) |
|
Frekans (Elektronik)
|
50 Hz 500 Hz 5 kHz 50 kHz 500 kHz 5 MHz 50 MHz 100 MHz |
0.001 Hz 0.01 Hz 0.0001 kHz 0.001 kHz 0.01 kHz 0.0001 MHz 0.001 MHz 0.01 MHz |
± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) ± (0.02 % + 3 dijit) Belirtilmemiş |
| Hassaslık: 0.8 VRMS dk @ 20% … 80% görev döngüsü <100 kHz 5 V RMS dk @ 20% … 80%> 100 kHz |
|||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | |
|
Frekans (Elektronik)
|
40 Hz … 10 khz
|
0.01 1 Hz … 0.001 kHz |
± (0.1%)
|
| Görev Döngüsü | 0.1 … 99.9% | 0.01% | ± (1.2% + 2 dijit) |
| Darbe Genliği | 100 µS … 100 ms; Frekans: 5 Hz … 150 khz | ||
| Sıcaklık | 58 … 2462°F | 0.1°F | ± (0.5 % + 7°F) |
| K Tipi Termoelement | -50 … 13350°C | 0.1°C | ± (0.5 % + 3.5°C) |
| 4 … 20 mA% | -25 … 125% | 0.01% | ± 50 dijit |
|
Direnç 50 Ω aralığı
|
50 Ω 500 Ω |
0.001 Ω 0.01 Ω |
± (1 % + 20 dijit) ± (1 % + 20 dijit) |
| Açık Devre Voltajı: 5V; Aşırı Yük Koruması 250V | |||
| Diğer Özellikler | |||
| Hafıza | 9999 ölçüm noktası | ||
|
Gövde
|
Çift kalıplı gövde, IP67 (su geçirmez ve toz geçirmez) |
||
| Düşme Testi | 2 m | ||
|
Diyot Testi
|
Test akımı 0.9 mA Açık devre voltajı 2.8 mA |
||
| Süreklilik Testi | <35Ω’de akustik sinyal / Test akımı <0.35 mA | ||
| Peak Tespiti | <1 ms | ||
| Sıcaklık Sensörü | K Tipi Termoelement | ||
|
Giriş Empedansı
|
DC: > 10 MΩ AC: > 9 MΩ |
||
| AC Kuplaj | TRMS | ||
| AC Voltaj Band Genliği | 50 Hz … 1 kHz | ||
|
Crest Faktör
|
500 V’de <3 1000 V’de <1.5 |
||
| Ekran | Çubuk grafikli aydınlatmalı 50000 dijitli LCD ekran | ||
| Otomatik Kapanma | 15 dk sonra | ||
| Ölçüm Hızı | 10 Hz | ||
| Güç Kaynağı | 6 x 1.5V AA Pil | ||
| Arayüz |
Kablosuz USB |
||
| Sigorta | mA, µA: 0.5 A / 1000V seramik hızlı sigorta A: 10 A / 1000V seramik hızlı sigorta |
||
| Çevre Koşulları | 5 … 40°C, maks. 80% n.o | ||
| Depolama Koşulları | -20 … 60°C, maks. 80% n.o | ||
| Çalışma Yüksekliği | Maksimum 2000 m | ||
| Ağırlık | Yaklaşık 720 g | ||
| Boyut | 220 x 95 x 50 mm | ||
|
Güvenlik Standartları
|
EN61010-1 IEC 61010-1 2.Kısım (2001) CAT IV 600V, CAT III 1000V UL 61010-1 2.Kısım (2004) CAN/CSA C22.2 No 6110-1 2.Kısım (2004) UL 61010B-2-031 1.Kısım (2003) |
||
TESLİMAT İÇERİĞİ
1 x Multimetre PCE-ITM 20,
1 x Test Ucu Çifti,
1 x Timsah Klipsli Tel,
1 x Termoelement Adaptörü,
1 x K Tipi Termoelement,
6 x 1.5V AA Pil,
1 x Kablosuz USB Adaptörü,
1 x Kullanım Kılavuzu.
| AC Volt | : | 1000 Volt |
| DC Volt | : | 1000 Volt |
| AC Amper | : | 10 Amper |
| DC Amper | : | 10 Amper |
| True-Rms | : | Var |
| Yalıtım Direnci Test Voltajı | : | 1000 Volt |
