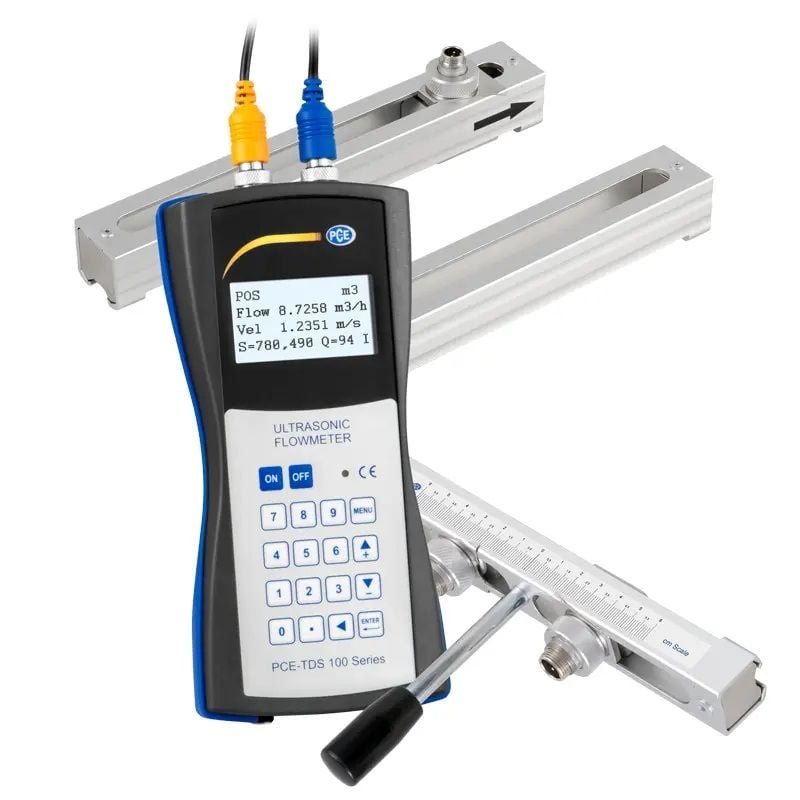

PCE TDS-100HMHS Debimetre
Debimetre PCE-TDS 100HMHS
Geçiş zamanı farkı yöntemine göre / Akış hızını ve debiyi belirleme / Mümkün olduğunca homojen sıvılar için ölçüm yöntemi
Debimetre PCE-TDS 100HMHS, bir kontrol ölçümünün parçası olarak ya da bir boru hattındaki akışı hızlı bir şekilde belirlemek için gereklidir ve bu nedenle taşınabilir / kurulumu kolay bir ölçüm sistemidir. Debimetre, geçiş zamanı farkı yöntemine göre çalışır. Debimetrenin ölçüm yöntemi epey basittir. Bir boruyu akışla birlikte çapraz olarak ölçerken akışa karşı ölçüm gerçekleştirmekten daha az zamana ihtiyaç duyulur.
Akışla birlikte ve akışa karşı olan akış süreleri arasındaki fark doğrudan akışın akış hızına bağlıdır. Debimetre, akış hızını ve debiyi belirlemek için bu etkiyi kullanır. Elektro-akustik dönüştürücüler (“Piezo etkisi”) boru içinde akan nesne boyunca kısa ultrasonik darbeler gönderir ve alır.
Dönüştürücüler, ölçüm borusunun her iki tarafına uzunlamasına olarak yerleştirilmiştir. Tahribatsız çalışan sensörler boru üzerine yerleştirilir ve kablo bağı ile sabitlenir. Kısa bir süre içinde debimetre ekranında akış hızı görüntülenir. Debimetre, metalik borularda, plastik borularda ya da kauçuk borularda ölçüm için kullanılabilir.
Özellikler
Teknik Bilgiler
| Cihaz Ölçüm Aralığı | -32 ... +32 m/s | |
| Çözünürlük | 0.0001 m/s | |
| Hassasiyet DN ≥ 50 mm için: DN < 50 mm için: |
Ölçüm değerinin ±%1.5’i Ölçüm değerinin ±%3.5’i |
|
| Tekrarlanabilirlik | Ölçüm değerinin ±%1.0’i | |
| Ölçülebilen Nesneler | Kirlilik oranı < 5% ve akış hızı >0.03 m³/h olan tüm sıvılar | |
| Ölçüm Birimi Akış Hızı |
Metreküp [m³] |
|
| Zaman Göstergesi Ayarı |
Günlük [/d] |
|
| Data Logger | 60.000 ölçüm noktası | |
| Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
| Koruma Sınıfı | IP52 | |
| Güç Kaynağı |
3 x AA NiMH pil / 2100 mAh (tam şarj edildiğinde 12 saat çalışma süresi) 100 … 240 V AC 50/60 Hz |
|
| Boyut | 214 x 104 x 40 mm | |
| Ağırlık | 450 g | |
| Sensör | Nominal genişlik DN 20 … 108, 50 … 720 mm | |
| Sıvı Sıcaklığı | -30 … +160 °C | |
| Boyut | 50 x 45 x 45 mm | |
| Ağırlık | 260 g | |
Teslimat İçeriği
1 x TDS-HM On-Rail Sensör Seti (50 … 720 mm boru çapı),
1 x TDS-HS On-Rail Sensör Seti (20 … 108 mm boru çapı),
2 x Bağlantı Kablosu (5 metre),
2 x Cırtlı Kablo Bağı,
1 x Güç Adaptörü,
1 x Ultrasonik Bağlantı Jeli,
1 x PCE Ölçüm Bandı,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
