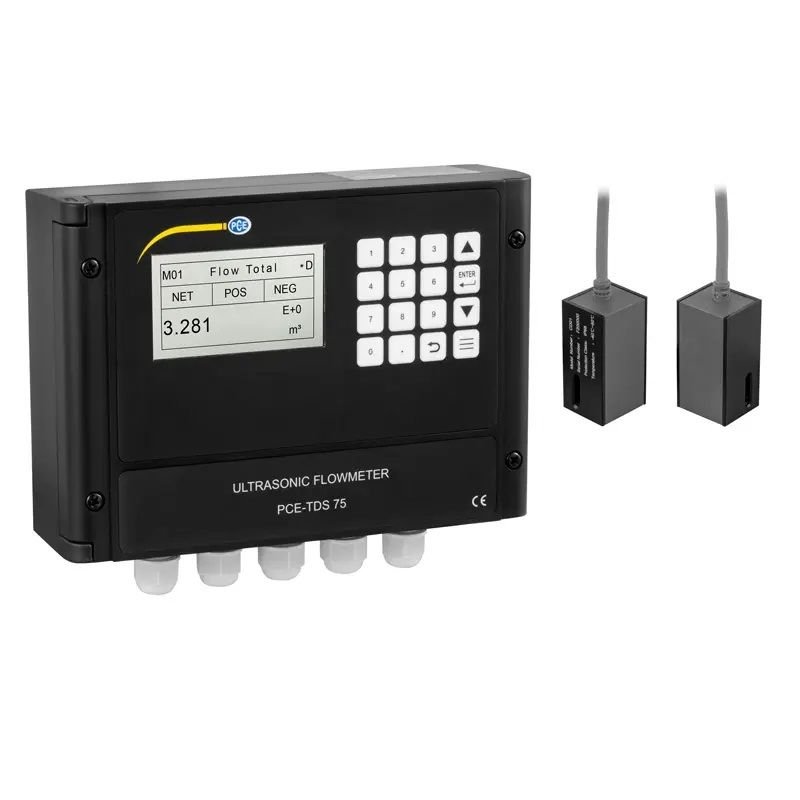

PCE TDS-75 Debimetre
Debimetre PCE-TDS 75
Sabit kurulum / Çeşitli proses bağlantısı seçenekleri / %1 hassasiyet / 1200 mm boru çapına kadar / Debi belirleme
Debimetre PCE-TDS 75, sabit kurulum için uygun bir ölçüm cihazıdır. Debimetre, borulardaki sıvıların akış hızını belirlemek için kullanılabilir. Debimetrenin sensörleri, ölçülecek boruları kesip açmadan doğrudan üzerine monte edilebilir. Bu da debimetrenin çalışma sırasında bile monte edilmesini sağlar.
Debimetrede farklı çıkışlar bulunur. Debimetreden gelen debi, 4 … 20 mA analog sinyale dönüştürülmüş olarak alınabilir. Debimetreden gelen darbe çıkışı (OCT) aracılığıyla diğer ölçüm değerleri iletilebilir. Ölçüm değerleri, doğrudan RS232 ve RS485 Modbus çıkışları aracılığıyla da alınabilir. Bu, debimetrenin doğrudan proses kontrolüne entegre edilmesini sağlar.
Özellikler
Teknik Bilgiler
| Ölçüm Aralığı | ± 0.03 ... ± 5 m/s (+0.09 ... +16 ft/s) | ||
| Hassasiyet | Ölçüm değerinin ± % 1'i | ||
| Tekrarlanabilirlik | % 0.2 | ||
| Boru Çapı | 25 ... 1200 mm (1 ... 48'') | ||
| Analog Çıkış | 0/4 ... 20 mA (maksimum yük 750 Ω) | ||
| Darbe Çıkışı |
0 ... 9999 Hz OCT (Frekans sınırları ayarlanabilir) |
||
| Röle Çıkışı |
125V AC’de 1 A, 30V DC’de 2 A Maksimum frekans 1 Hz |
||
| Haberleşme Arayüzü | RS232 & RS485 | ||
| Güç Kaynağı | 10 ... 36V DC | ||
| Güç Tüketimi | 1 A | ||
| Ekran | LCD, 256 x 128 Piksel, arka aydınlatmalı | ||
| Çevre Koşulları (Cihaz) | -40 ... 60°C (-40 ... +140 °F), 0 ... 99 % n.o.yoğuşmasız | ||
| Çevre Koşulları (Sensör) | -40 ... 80°C (-40 ... +176 °F), 0 ... 99 % n.o.yoğuşmasız | ||
| Gövde Malzemesi Cihaz | PC / ABS | ||
| Koruma Sınıfı Cihaz | IP 65 | ||
| Koruma Sınıfı Sensör | IP 68 | ||
| Kablo Uzunluğu | 9 m | ||
| Boyut | 16 x 23 x 28 cm | ||
| Ağırlık | 3.2 kg | ||
Teslimat İçeriği
2 x Akış Sensörü,
1 x Duvara Montaj Seti,
2 x Hortum Kelepçesi,
1 x Kullanım Kılavuzu.
